拿到圖紙后，首先要仔細閱讀圖紙的主標題欄和有關說明，結合已有的電氣知識，對該電氣圖的類型、性質、作用有一個明確的認識，從整體上理解圖紙的概況所要表述的重點。
2、了解掌握基本的電氣知識

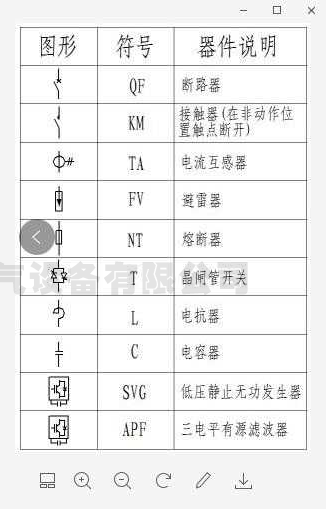

看懂圖紙的前提是要掌握基本的電氣知識，掌握各種電氣符號、圖示所表達的含義。例如主開關（常規應用主要分為熔斷器組、塑殼斷路器）、熔斷器、接觸器、晶閘管、電容器、電抗器、APF、SVG等元器件的符號及圖示。只有了解了基本的電氣符號，才能讀懂圖紙中所表達的重點。我們可以由以下圖中了解器件含義。
3、各元器件的功能及作用說明
（1）主開關為塑殼斷路器（有的圖紙中標注為刀熔開關），主要用于
柜內補償裝置的過載、短路保護等功能。
（2）電流互感器：采集目標對象的電流供給柜門儀表或者其他設備，
用于電流的顯示或者計算。
（3）避雷器：使雷電流流入大地，避免形成過電壓以保護電氣設備。
（4）熔斷器：熔斷器主要作為補償支路過載和短路的保護器件，當補
償支路過載或者短路時，熔斷器斷開，使故障回路退出運行。
（5）晶閘管和接觸器為投切元件。晶閘管投切無涌流，全響應時間20ms以內，適合變化較快的負載。接觸器相對速度較慢，適合運行比較平穩的負荷。
（6）電抗器：依靠線圈的感抗阻礙電流變化的元件，主要用于需要限
流或者補償的地方。對于串聯于補償柜中的電抗器，其作用主要為保護電
容器，防止諧波進入補償柜損壞電容器。如果系統中存在5次諧波，電抗
率設計為7%比較合適。假如系統中存在較多的3次諧波，電抗率通常設計
為14%。
（7）電容器：利用電容器端電壓滯后電流90度的特性，對負載系統進
行無功補償。
（8）有源濾波器：通過采集系統中的諧波含量，經過計算發出指令，
濾除系統中相對應的諧波。
（9）SVG：通過電流互感器實時檢測系統或負載電流，快速計算出待
補償的無功電流，通過控制算法生成IGBT的PWM控信號，使裝置發出
大小相等、方向相反的無功電流，實現動態無功補償的目的。
4、了解無功功率定義和作用
無功功率是由儲能器件(電感或電容)在交流電路中，由于其兩端的電壓與流過的電流有90度角的相位差，所以不能做功，也不消耗有功功率，但它參與了與電源的能量交換，這就產生了無功功率，降低了發電機和電網的供電效率。為建立交變磁場和感應磁通而需要的電功率稱為無功功率，因此，所謂的“無功”并不是“無用”的電功率，只不過它的功率并不轉化為機械能、熱能而已；因此在供用電系統中除了需要有功電源外，還需要無功電源，兩者缺一不可。無功功率和功率因數是直接有關聯的。
